MultiJet Printing - PolyJet Printing
PolyJet Printing bietet die einzigartige Fähigkeit zum Drucken von Bauteilen und Baugruppen aus multiplen Modellmaterialien mit verschiedenen mechanischen oder physischen Eigenschaften in einem Stück. Für unsere Kunden bedeutet dies, dass sie Bauteile von unvergleichlicher Komplexität, aus verschiedenen Materialien und mit der Endbehandlung eines hochqualitativen Endprodukts bestellen können. Die PolyJet-Technologie ermöglicht horizontale Schichten von nur 16µ (0,0006"), feine Details und ultradünne Wände bis zu 0,6 mm (0,024") in Abhängigkeit von der Geometrie.
Bei der von Stratasys/Objet patentierten PolyJet-Tintenstrahl-Technologie werden digitale Materialien in hauchdünnen Schichten gedruckt um das Bauteil zu produzieren. Über die Objet Studio™ Software wird dieser Prozess verwaltet. Die einzelnen Photopolymer-Schichten werden direkt nach dem Auftragen mit UV-Licht ausgehärtet so das vollständig ausgehärtete Modelle erzeugt. Weitere Nachbehandlungen zum Aushärten der Bauteil sind nicht notwendig. MultiJet / PolyJet Printing wird für funktionale Prototypen und in der Dentaltechnik eingesetzt.
PolyJet 3D Druck in Farbe mit unterschiedlichen Materialeigenschaften
Mit dem neuen Stratasys J750 3D Drucker können faszinierende 3D Drucke produziert werden. Durch die beliebige Kombination von flexiblen, transparenten oder opaken Materialien erhalten Sie in Kombination mit über 360.000 Farben 3D gedruckte Modelle, die bisher nicht möglich waren.

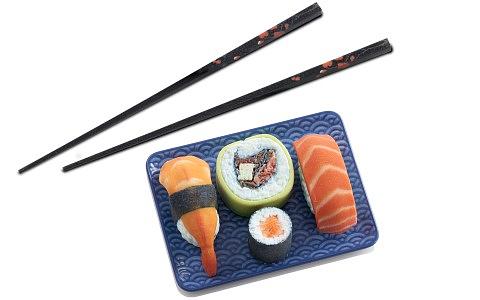

Modelle zum Anbeißen

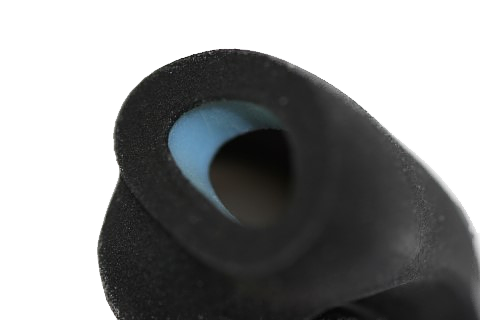

3D gedrucktes Bauteil mit harten/weichen Bereichen
Prototypen aus verschiedenen Materialien im PolyJet-Verfahren
Mit dem PolyJet-3D-Druck ist es möglich Bauteile zu erzeugen, die ähnlich dem Überspritzen im Spritzgußwerkzeugbau harte und weiche Bereiche haben. Durch bis zu neun Shore-A-Härtegraden von Shore 27 bis zu Shore 95 werden zunehmende Reiß- und Zugfestigkeit erzeugt.
Verfügbare Services und Materialien
| Service | Materialien | Bauraum (X x Y x Z mm) | Genauigkeit | Schichtdicke | minimale Wanddicke |
| Standard
Lieferzeit: 4 Tage | VeroWhitePlus
TangoBlackPlus VisiJet M3 Crystal CPX200-Hi Cast FullCure® 720 VeroGrey Lite VeroGrey Med VeroGrey Dark TangoBlack Shore 95 TangoBlack Shore 85 TangoBlack Shore 70 TangoBlack Shore 60 TangoBlack Shore 50 TangoBlack Shore 40 TangoBlack Plus Shore | 302 x 280 x 150 mm | 0.1-0.3mm | 0,032 mm | 0,8 mm |
Endverarbeitung
| Technologie | Aussehen | Endverarbeitung | Schritte |
| Stereolithographie |  | Basic White
Erscheinungsbild:Nicht nachbearbeitet, sichtbare Baustufen | Stützstruktur entfernt, noch leicht sichtbar, Cured, Baustufen sichtbar |
| Stereolithographie |  | Normal A/2 Seiten
Erscheinungsbild:Glatte Oberfläche, Baustufen nicht sichtbar | Stützstruktur entfernt, noch leicht sichtbar
Cured Oberflächen geschliffen P150 oder P240 Oberflächen gesandstrahlt Baustufen nicht sichtbar |
| Stereolithographie |  | Basic Transparent
Erscheinungsbild:Nicht nachbearbeitet, sichtbare Baustufen | Stützstruktur entfernt, noch leicht sichtbar
Cured Baustufen sichtbar |
| Stereolithographie |  | Kosmetisch transparent lackiert
Erscheinungsbild:Transparent, Baustufen nicht sichtbar | Basis Finish
Oberfläche geschliffen P240 + P400 Alle Oberflächen transparent lackiert |
| Stereolithographie |  | Technisch transparent lackiert
Erscheinungsbild:Transparent, sichtbare Baustufen | Basic Finish
Alle Oberflächen transparent lackiert |
| Stereolithographie |  | Stützstruktur geschliffen
Erscheinungsbild:Nicht nachbearbeitet, sichtbare Baustufen | Stützstruktur entfernt, noch leicht sichtbar
Stützstruktur geschliffen Cured Baustufen sichtbar |
| Stereolithographie, Lasersintern, FDM |  | Fine texture paint A/2 side
Erscheinungsbild:Lackiert, Baustufen nicht sichtbar | Basis Finish
Oberfläche geschliffen P150 P240 Alle Oberflächen grundiert |
| Stereolithographie, Lasersintern, FDM |  | Medium texture paint A/2 side
Erscheinungsbild:Lackiert, Baustufen nicht sichtbar | Basis Finish
Oberfläche geschliffen P150 P240 Alle Oberflächen grundiert |
| Stereolithographie, Lasersintern, PolyJet, FDM |  | High Gloss
Erscheinungsbild:Lackiert, Baustufen nicht sichtbar | Basis Finish
Oberfläche geschliffen P150 P240 Alle Oberflächen grundiert |
| Stereolithographie, Lasersintern, PolyJet, FDM |  | Matt
Erscheinungsbild:Lackiert, Baustufen nicht sichtbar | Basis Finish
Oberfläche geschliffen P150 P240 Alle Oberflächen grundiert |
| Stereolithographie, Lasersintern, PolyJet, FDM |  | Dead matt
Erscheinungsbild:Lackiert, Baustufen nicht sichtbar | Basis Finish
Oberfläche geschliffen P150 P240 Alle Oberflächen grundiert |
| Stereolithographie, Lasersintern, PolyJet, FDM |  | Satin
Erscheinungsbild:Lackiert, Baustufen nicht sichtbar | Basis Finish
Oberfläche geschliffen P150 P240 Alle Oberflächen grundiert |
| Stereolithographie, Lasersintern, PolyJet, FDM |  | Soft touch
Erscheinungsbild:Lackiert, Baustufen nicht sichtbar | Basis Finish
Oberfläche geschliffen P150 P240 Alle Oberflächen grundiert |
Materialeigenschaften MultiJet Printing/PolyJet Printing
| Material | Beschreibung | Dichte, g/cm3 Härte, Shore | Bruchdehnung | Zugfestigkeit, MPa | Zugmodul, MPa | Biegemodul, MPa | Biegefestigkeit, MPa | Schlagfestigkeit, kJ/mm2 | Wärmeformbeständigkeit T |
| VeroWhitePlus | Objet VeroWhitePlus ist ein weißes, biegefestes Universalharz mit verbesserten mechanischen Eigenschaften. | 83D | 15-25 | 49.8 | 2137 | 74.6 | 37.5 | bei 0,45 MPa: 47.6
bei 1,82 MPa: 43.6 | |
| TangoBlackPlus | Objet TangoBlackPlus ist ein flexibles, gummiartiges Harz mit außergewöhnlicher Bruchdehnung, so dass es für Prototypen aus Gummikomponenten wie Dichtungen, rutschfesten Oberflächen u. Ä. besonders geeignet ist. | 27A | 218 | 1.5 | |||||
| VisiJet M3 Crystal | Robuster Kunststoff, transluzent | 1,04 g/cm3 | 8,3 % | 49 MPa | 65 MPa | ||||
| CPX200-Hi Cast | Präzisonsgenaue Wachsmodelle mit
einer hervorragenden Oberflächenqualität für Urmodelle | ||||||||
| FullCure® 720 | Das transparente Material RGD720 ist ein transparentes PolyJet-Mehrzweckmaterial für die Simulation durchsichtiger Kunststoffe. Es vereint hohe Formstabilität mit einer glatten Oberfläche. | D 83 | 20 % | 60 MPa | 2.870 MPa | 1.718 MPa | 75,8 MPa | 48-53 | 48 °C |
| VeroGrey Lite | Festes, undurchsichtiges Photopolymer | 35 – 45 % | 49 MPa | 2.350 MPa | 2.050 MPa | 67 MPa | 44 °C |
